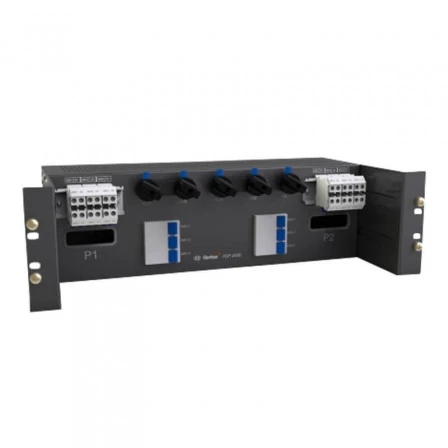

MÓDULO PDP 260B DE ALTA CAPACIDADE FIBERHOME

O módulo PDP é um banco de disjuntores que fornece uma proteção extra ao chassi de sua OLT.

Aplicações:

Módulo para ser utilizado nas OLTs AN5116-06B, AN5516-06 e AN5516-04-DC.

Características:

Proteção extra contra surtos.
Alto desempenho.
Alarmes para monitoramento.

Especificações Técnicas:

Características de Entrada
Range de tensão de entrada: -38 V até -60 V (ideal -48 V)
Modo de entrada: Dois canais de energia (ativo e standby)
Corrente de entrada: A corrente máxima de um único canal de alimentação é de 96 A.

Características de Saída
Range de tensão de saída: -38 V até -60 V
Trilhos de potência de saída: Seis ramos de trilhos de saída
Corrente de saída: A corrente máxima de um único canal de alimentação é de 32 A

Funções do Alarme
Sinais do alarme: Recebe sinais de alarme reportados pelos equipamentos correspondentes. Emite alarme sonoro ou acende os indicadores LEDs de acordo com o sinal emitido.
Função do módulo de proteção contra raios: Quando o módulo de proteção contra raios não funcionar, o PDP irá emitir o alarme de falha de proteção contra raios e, em seguida, o equipamento irá informar o sistema de gestão da rede.

Compatibilidade Eletromagnética (EMC)

Interferência Eletromagnética (EMI)
Emissão irradiada (RE): Em conformidade com a norma EN55022 classe B
Emissão conduzida (CE): Em conformidade com a norma EN55022 classe B

ESD: Em conformidade com a norma IEC61000-4-2
RS: Em conformidade com a norma IEC61000-4-3
Transição elétrica rápida (EFT): Em conformidade com a norma IEC61000-4-4
Onda: Em conformidade com a norma IEC61000-4-5
Suscepitibilidade conduzida (CS): Em conformidade com a norma IEC61000-4-6
Queda de tensão (DIP): Em conformidade com a norma IEC61000-4-29

Requerimentos de segurança
Em conformidade com a norma IEC60950

Proteção contra raios DC
Modo de proteção contra raios: Resiste a um surto de corrente de 8/20 us /2kA entre -48V e 0V. Respectivamente cinco vezes na direção positiva e negativa. Após o teste de surto, o PDP irá operar normalmente.

Modo de proteção comum: Resiste a um surto de corrente de 8/20 us /2kA entre -48V e 0V. Respectivamente cinco vezes na direção positiva e negativa. Após o teste de surto, o PDP irá operar normalmente.

Ambiente
Temperatura de operação: -10 to 55
Temperatura para instalação: -40 to 70
Umidade relativa: 95%
Pressão atmosférica: 70 kPa to 106 kPa

Conteúdo:

01 - UNIDADE - Placa PON com 8 portas GPON e 1 Ethernet

Peso da caixa: Módulo PDP de Alta Capacidade
Medidas da caixa: 25x201,3x365/MM
